カスタムグリッド真空テーブル真空チャックシステム 作業部品加工
  • 名前
  • 名前
  • 名前
  • 名前

カスタムグリッド真空テーブル真空チャックシステム 作業部品加工

MOQ: 1
価格: 100
standard packaging: Standard Export Packaging
Delivery period: 15 working days
支払方法: T/T, Western Union
Supply Capacity: 500pcs/day
詳細情報
製品の説明
詳細情報
Place of Origin
CHINA
ブランド名
HIE
証明
ISO
Model Number
MC0303
Warranty:
One year
Core Components:
Maganic
Size:
300x300x80mm
Magnetic block force block:
25kg.f
Total suction:
3300kg.f
OEM/ODM:
Available
ハイライト:

カスタムグリッド真空チャックシステム

,

工品加工の真空チャックシステム

,

作業用品加工の真空テーブル

製品の説明

作業部件加工のためのカスタムグリッド真空テーブル真空チャックシステム

工品加工の複雑な環境の中で,効率的で信頼性の高い作業保持ソリューションの探求は終わりません.カスタムグリッド真空テーブル真空チャックシステムは,ゲームを変える技術として現れた柔軟性,精度,適応性のユニークな組み合わせを提供する. これらのシステムは,製造からプロトタイプ製造,加工作業の幅を広げる際に 作業部位をしっかりと固定することで..

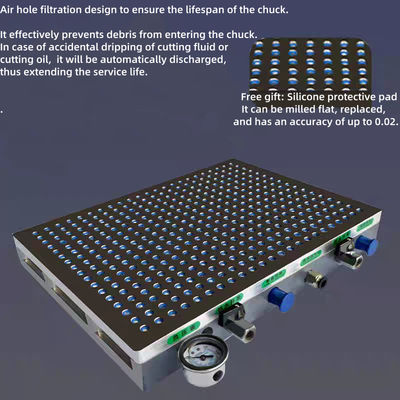

カスタムグリッド真空テーブル真空チャックシステム 作業部品加工 0カスタムグリッド真空テーブル真空チャックシステム 作業部品加工 1

1デザインと建設

基礎構造

格子型真空テーブルのベースは,通常,合金鋼や高級アルミニウムなどの高強度材料で作られています.合金鋼は,例外的な硬さと耐久性を提供します.重い作業用パーツの加工用途に適している高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アルミニウム は,高級 アル耐腐食性のある軽量な代替品軽量化や高速処理装置など 重量削減が不可欠な用途では有益である.
ベースは精密加工され 平らで滑らかな表面を保っていますテーブル表面全体に均等な真空の分布を可能にするため,この平らさは真空チャックシステムの適切な機能のために不可欠です構造的整合性と負荷容量を増強するために,縁や取り付け点などの基礎の重要な領域に補強物がしばしば加わります.

格子パターンの設定

これらのシステムの特徴は,真空チャネルとポートの格子型配置です.正確に掘り出された穴とチャネルのネットワークは,テーブル表面全体にグリッドパターンで配置されています穴の数,サイズ,間隔は,加工作業の特定の要件に基づいて慎重に調整されます.
例えば,小さく複雑な部品を加工する際には,より小さな穴の密度が高くなる.これはより標的型で正確な真空保持を可能にします.繊細な部位が損傷しないようにしっかりと固定されていることを確認する対照的に,より大きい作業部品や不規則な形を持つものでは,より大きな穴がより遠くに隔てられ,より大きな表面上に強く均等に分散された真空力を提供することができます.
格子パターンは,モジュール型固定装置とアダプタの使用も可能とします.これらの装置は,簡単に格子に接続できます.作業部品の異なる幾何学に対応するために,作業柄の設定を迅速かつ簡単にカスタマイズすることができます...

バキュームチャネル統合
テーブル の 表面 の 下 に は,真空 管 の ネットワーク が 組み込まれ て い ます.この 管 は,グリッド の 穴 を 高性能 の 真空 ポンプ と し て 中央 の 真空 源 に つなげ て い ます.格子内の穴のそれぞれに効率的に真空圧を分散するように設計されています..
圧力の低下を最小限に抑え,真空力がテーブル全体に均等に分散することを保証します.いくつかの高度な設計では,掃除管にはバルブや調節器が装備できる.これらのコンポーネントは,テーブルの異なる領域で真空圧の独立した制御を可能にします.作業部品の厚さが異なる場合や,特定の領域で異なるレベルの保持力が必要である場合この領域の真空圧を相応に調整することができます.

仕様

仕様 マグネティックアトラクション 幅 (mm) 長さ (mm) 高さ (mm) 体重 (kg)
150*150 ≥40KG 150 150 80 13.5
150*300 ≥40KG 150 300 80 27
150*350 ≥40KG 150 350 80 31.5
150*400 ≥40KG 150 400 80 36
200*200 ≥40KG 200 200 80 24
200*300 ≥40KG 200 300 80 36
200*400 ≥40KG 200 400 80 48
200*500 ≥40KG 200 500 80 60
250*500 ≥40KG 250 500 80 75
300*300 ≥40KG 300 300 80 54
300*400 ≥40KG 300 400 80 72
300*500 ≥40KG 300 500 80 90
300*600 ≥40KG 300 600 80 108
300*800 ≥40KG 300 800 80 144
400 × 400 ≥40KG 400 400 80 96
400*500 ≥40KG 400 500 80 120
400*600 ≥40KG 400 600 80 144
400*800 ≥40KG 400 800 80 192
500*500 ≥40KG 500 500 80 150
500*600 ≥40KG 500 600 80 180
500*800 ≥40KG 500 800 80 240
600*800 ≥40KG 600 800 80 288
600*1000 ≥40KG 600 1000 80 360

2作業原理わかった

真空生成と保持力

空気源が活性化されると,テーブル表面のグリッドの穴を通って空気は迅速に吸い出されます.これは作業部品の下,低圧の領域を作り出します.作業部品の上の大気圧が一定である間圧力差は,作業部位に下向きの力を及ぼし,テーブル表面に強く押します.
格子内の多重な穴は 真空力が作用する表面面積を増やします 穴が増えると 抽出点が増えますより強く,より均一な保持力につながります保持力は,圧力差とテーブルと接触する作業部品の表面面積に直比例する.格子型 設計 は,真空 力 を より 効率 的 に 移す こと が でき ます高速または高力加工作業中でも,作業台がしっかりと位置づけられるようにします.

作業 品 の 異なる 材料 に 適応 する ことわかった
カスタムグリッド真空テーブル真空チャックシステムは,様々なワークピース材料に高度に適応できます. 金属のような滑らかな表面の材料では,真空は強いシールを創ります.安全な保持を提供すること格子全体に真空力の均等な分布は,表面のわずかな不規則性を補償します.真空は毛穴を貫通することができます作業台と作業台がより密接に結びついています.
例えば,表面がわずかに荒い金属部品が加工されている加工作業では,グリッド真空テーブルは,複数の吸入点により,その部品を確実に保持することができる.毛穴のあるプラスチック製の作業用品で磨き,真空は毛穴に浸透し,保持力を増加させ,磨き中に作業部件が動かないようにします.

3工品加工における利点わかった

精密加工

作業部件加工では,精度はしばしば最優先事項です. オーダーメイドグリッド真空テーブル真空チャックシステムは,安定で安全な作業保持ソリューションを提供します.加工中に作業部品の動きや振動を最小限に抑える格子全体に均等な真空分布により,加工ツールは高精度で動作できます.
例えば,複雑な形状を磨くときや,工材に精密な穴を掘る時,チャックシステムによって提供される安定した保持は,処理機器がプログラムされた操作を正確に実行できるようにします.作業部位をしっかりと固定する能力は,ツールが曲がるリスクを軽減し,処理容量を満たすことを保証します.この精度は,航空宇宙,医療機器の製造望ましい仕様からわずかな逸脱でも重大な結果をもたらす可能性があります.

仕掛け物 の サイズ や 形 の 多様性

格子真空テーブルのカスタムデザインは,異なる作業部品のサイズと形を扱うための大きな多様性を可能にします. それは,小さな複雑な部品か,大きな,不規則な形の部品です.,チャックシステムは,安全な保持を提供するためにカスタマイズできます.グリッドパターンのモジュール的な性質は,カスタマイズされた固定装置とアダプタの使用を可能にします.格子に簡単に固定され,特定の作業部品の幾何学に対応できる..
例えば,大きくて不均整な形状の作業部位を処理する際には,作業部位を正しい位置に保つために,個別に作られた固定装置をグリッドに固定することができます.格子真空テーブルは,さまざまな作業部品のサイズと形に適応する能力によって,幅広いアプリケーションに適しています試作品開発から量産まで

迅速な設定と変更

生産環境では,時間は不可欠です.グリッド真空テーブル真空チャックシステムは,異なる作業部件間の迅速な設定と切り替えを可能にします.操作者は簡単にテーブルに作業部位を置き,モジュール式固定装置またはアダプタを使用してそれを固定することができます試作品をしっかりと保持するために真空システムを起動できます.
作業台を交換する時も,このプロセスは同様に迅速です.真空は解放され,固定装置やアダプタは取り外され,位置を変えることができます.短時間で新しい作業部位を配置し固定することができますこの効率は,生産サイクル全体の時間を短縮し,生産性を高めます.

4. 設定オプションわかった

格子パターンのデザイン

バキュームテーブルのグリッドパターンの設計は,異なるワークピース加工アプリケーションの特定のニーズを満たすためにカスタマイズすることができます.格子内の穴のレイアウトは,サイズに基づいて調整することができます形状と材料について
例えば,小さな不規則な形状の部品を大量に処理する必要がある加工作業では,グリッドは,各部品の安全な保持を確保するために小さな穴の高密度パターンで設計することができます対照的に,大きくて平らな作業部品の加工では,大きな表面面積を強く握るため,格子にはより少ない数の大きな穴があり,距離が離れています.

バキュームシステム調節

格子真空テーブルの真空システムは,異なる材料と加工作業のために性能を最適化するために調整することができます.バクオム圧は,よりまたはより少ない強力な保持を提供するために調節器を使用して調整することができますシステムには,真空圧を監視し,安定性を確保するためのセンサーも装備できます.
いくつかのケースでは,真空システムは加工機器の制御システムと統合され,処理プロセスに基づいて真空容器の自動制御が可能になります.例えば,高速または高力処理作業中に真空圧を増加させ,より強い保持を提供することができます細かい仕上げ作業では,作業部件を損傷しないように減少します.
カスタムグリッド真空テーブル真空チャックシステム 作業部品加工 2カスタムグリッド真空テーブル真空チャックシステム 作業部品加工 3

5設置とメンテナンスわかった

インストールプロセス

作業部件 処理 機械 に 専用 の 格子 真空 テーブル 真空 チャック システム を 設置 する に は,いくつかの ステップ が 含ま れ て い ます.まず,テーブル は 機械 の 作業 テーブル や ベース に 安全 に 固定 さ れ なけれ ば なり ませ ん.安定性を確保するために適切な固定支架と固定装置を使用する必要があります.・真空ポンプのような真空源は,テーブルの真空ポートに接続され,接続が漏れをチェックされます.
物理的な設置が完了すると,真空システムの校正は,真空の適切な生成と分配を保証する必要があります.これは真空圧の調整を含む可能性があります.テーブルの密封性能を試験する統合されたセンサーや制御装置の機能を確認する.処理機器の制御システムは,真空テーブルシステムと並行して動作するように設定する必要がある場合があります...

メンテナンスの必要性
格子式 真空 テーブル 真空 チャック システムの メンテナンス は 比較的 簡単 です. テーブル 表面 の 定期 的 検査 は 磨損,損傷,または 汚染 の 兆候 を 検知 する こと が 重要 です.格子内の穴は,真空流を阻害するあらゆる残骸や粒子を削除するために定期的に清掃する必要があります真空チャネルおよび関連部品は,詰まりや漏れがないか確認する必要があります.
掃除ポンプ と その 部品 は 製造 者 の 指示 に 従い,定期 的 に オイル を 交換 し,フィルタ を 交換 し,性能 を 検査 する こと を 含め て 保守 さ れる べき です.真空システム内の密着と密着は定期的に検査し,漏れの兆候がある場合は交換する必要があります.このメンテナンス手順に従うことで,グリッド真空テーブル真空チャックシステムは,長期間にわたって性能と信頼性を維持できます.

6結論わかった
カスタムグリッド真空テーブル真空チャックシステムは,ワークピース加工のための不可欠な作業保持ソリューションです.そして多くの利点により,さまざまな産業で幅広い用途に適しています.高技術製造の精度向上や 一般的な生産の生産性の向上など これらのシステムは 信頼性と効率性の高いソリューションを提供しますパーツ加工に携わっていて,作業場システムの性能を向上させたい場合格子式真空テーブル真空チャックシステムに投資するこの革新的なシステムがどのようにカスタマイズされ,あなたの特定のニーズを満たし,次のレベルにあなたのワークピース処理能力を取るかを探求するために,専門家チームに連絡してください.
