CNCフライジングのダイナミック領域では,作業保持装置の質が加工プロセスの精度,効率,全体的な結果に大きく影響します.カスタム超永久磁気チャックテーブルは,ゲームを変える解決策として現れたCNCフレーシングマシンの特殊な要求に応えるように設計されています.この先進的なチャックテーブルは,作業部件を保持し,磨き作業で処理する方法に革命をもたらす多くの利点を提供しています.わかった

1超永久磁気チャックテーブルを理解するわかった

建築と設計わかった

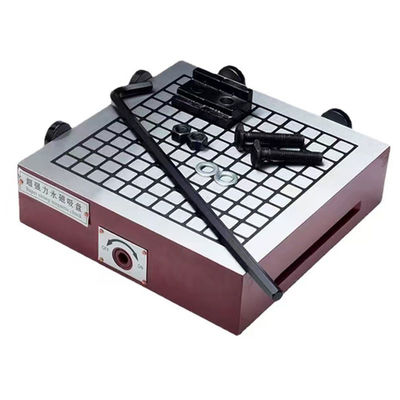

超永久磁気チャックテーブルは耐久性,精度,高性能磁気特性に重点を置いて製造されていますテーブルの底は,通常,高強度の合金鉄から作られていますこの素材の選択は,高速切断力や振動を含め,CNC 磨きの厳しい条件に耐えるようにする.わかった

このテーブルにはネオジウム磁石のような強力な稀土磁石が埋め込まれていますこの磁石はテーブルの表面に強く均一な磁場を生み出すために慎重に戦略的なパターンに配置されています磁場は高度に集中するように設計され,鉄磁工件に例外的な握力力を可能にします.わかった

テーブルの表面は精密に加工されて高度の平らな滑らかな状態になっています.これは,作業部件とテーブルとの間の接触領域を最大化するだけでなく,一貫した磁気力分布を確保するだけでなく機械加工の過程で,磁気アグリップを強化し,作業部品にダメージを与えるのを防ぐために,いくつかのカスタム設計では,表面は,特殊なコーティングまたはテクスチャでさらに処理されることがあります.わかった

作業原理わかった

オーダーメイドの超永久磁気チャックテーブルの動作原理は,永久磁石によって生成される磁気力の周りに中心です.鉄磁性作業部件がテーブル表面に置かれたときテーブルの強い磁場は,作業部件に磁場を誘発する.この相互作用は,作業部位をテーブルにしっかりと引っ張る引力を作り出します.わかった

機械的な固定方法とは異なり,磁気チャックテーブルは磁気引力を利用します.作業部品の表面全体により均等な圧縮力の分布に結果磁気力は,作業部件が磁場内にある限り,一定であり,フレーシング作業中に信頼性と安定性を確保します.

2仕様

仕様	マグネティックアトラクション	幅 (mm)	長さ (mm)	高さ (mm)	体重 (kg)
150*150	≥40KG	150	150	80	13.5
150*300	≥40KG	150	300	80	27
150*350	≥40KG	150	350	80	31.5
150*400	≥40KG	150	400	80	36
200*200	≥40KG	200	200	80	24
200*300	≥40KG	200	300	80	36
200*400	≥40KG	200	400	80	48
200*500	≥40KG	200	500	80	60
250*500	≥40KG	250	500	80	75
300*300	≥40KG	300	300	80	54
300*400	≥40KG	300	400	80	72
300*500	≥40KG	300	500	80	90
300*600	≥40KG	300	600	80	108
300*800	≥40KG	300	800	80	144
400 × 400	≥40KG	400	400	80	96
400*500	≥40KG	400	500	80	120
400*600	≥40KG	400	600	80	144
400*800	≥40KG	400	800	80	192
500*500	≥40KG	500	500	80	150
500*600	≥40KG	500	600	80	180
500*800	≥40KG	500	800	80	240
600*800	≥40KG	600	800	80	288
600*1000	≥40KG	600	1000	80	360

3. CNCフレーシングでの利点わかった

高精密加工わかった

精度はCNCフレーシングにおいて極めて重要であり,カスタム製の超永久磁気チャックテーブルはこの点で優れている.均等な磁気力分布は,磨きプロセス中にパーツを完全に静止を維持することを保証しますこれは,機械の不正確性につながる可能性のある動きや振動を排除します.わかった

例えば,工材の複雑な形状や細部を磨くとき,磁気チャックテーブルによって提供される安定した握り手は,磨削切削機が最小限の偏差で正確な切削を行うことを可能にします.航空宇宙などの産業において特に重要です厳格な許容が必要である医療機器製造と電子機器.わかった

迅速な設定と変更わかった

CNCフレーシング作業は,しばしば複数の作業部件と作業したり,異なる加工作業の間で切り替えることを伴う.カスタム超永久磁気チャックテーブルは,迅速なセットアップと切り替えを可能にします..作業員は単に作業台に作業台を置くだけで,磁気力はすぐに作業台を固定しています.わかった

ボルトを締めたり,クランプを調節したりするような複雑で時間がかかる機械的なクランプ処理は必要ありません.これは,作業間のセットアップ時間を大幅に短縮します.総生産性を高める大量の生産環境では,設置時の節約はかなりのコスト削減につながります.わかった

作業品の扱いに関する柔軟性わかった

カスタム製の超永久磁気チャックテーブルは,さまざまな種類の作業部位を操作するのに非常に汎用的です.それは様々な形,サイズ,厚さの作業部位を安全に保持することができます.小さいものでも磁気チャックテーブルは,必要な牽引力を提供することができます.わかった

さらに,テーブルは,特定のワークピースの幾何学に対応するようにカスタマイズすることができます.例えば,特定のフレーシングの仕事には,標準型でない部品の加工が含まれている場合,テーブル内の磁極は,その特定の形に磁気グリップを最適化する方法で構成することができますこの適応性は,磁気チャックテーブルを幅広いフレーシングアプリケーションに適している.わかった

工品の変形を減らすわかった

CNCフレーシングにおける一般的な課題の1つは,クランプ力によって引き起こされる作業部品の変形です.従来の機械式クランプ方法は,時には作業部品に不均等な圧力をかけることができます.歪みに繋がるしかし,カスタム超永久磁気チャックテーブルは,クランプ力を作業部品の全表面に均等に分配します.わかった

この均等な分布は,作業部品の変形リスクを最小限に抑え,最終加工部品が意図した形状と寸法を維持することを保証します.薄い材料や繊細な材料で使用する例えば,印刷回路板や航空宇宙の特定の部品の製造において,変形を防ぐ能力が特に価値があります.わかった

4異なる産業における応用わかった

航空宇宙産業わかった

精度と信頼性が非常に重要である航空宇宙産業では,カスタム超永久磁気チャックテーブルが広く使用されています.タービンブレードなどの重要な部品のフレーシングに使用されます.エンジンの部品や航空機の構造要素わかった

磁気チャックテーブルの高精度加工能力により,これらの部品は航空宇宙産業の厳格な品質と安全基準を満たしています.高速の磨き作業の中で作業部件を固定しておくことの能力は,航空部品の効率的な生産にも貢献しています製造時間とコストを削減しますわかった

医療機器の製造わかった

医療機器の製造は,医療製品の安全性と有効性を確保するために最高レベルの精度を要求します.オーダーメイド超永久磁気チャックテーブルは,外科機器などの部品のフライディングに使用されます移植可能な装置と診断機器わかった

磁気チャックテーブルが提供する安定した握り力は複雑で正確な医療機器の部品の作成を可能にします作業部件の変形のリスクが軽減されることは,医療応用には極めて重要です患者の安全に重大な影響を与える可能性があります.わかった

エレクトロニクス産業わかった

電子機器業界では細工と精度が鍵となります超永久磁気チャックテーブルは重要な役割を果たしています電子箱などの部品のフレーシングに使用されます.熱吸収器や印刷回路板 (PCB) の固定装置わかった

磁気チャックテーブルは,電子機器の製造に必要な高精度加工を達成するために,小さく繊細な作業部位をしっかりと固定する能力が不可欠です.電子機器産業の急速な生産環境にも適しています電子機器の生産環境は新しい製品デザインが絶えず導入されていますわかった

5. 設定オプションわかった

磁場配置を調整するわかった

超永久磁気チャックテーブルの主要な利点の1つは,磁場構成をカスタマイズする能力です.テーブル内の磁極の配置は,異なる作業部品と加工作業の特定の要件を満たすために調整することができます.わかった

例えば,フレーシング作業では,複雑な輪郭を持つ作業部位を加工する場合,磁極は,作業部件が不規則な形を持つ領域で,より強い握力を与えるように設定できます.このマグネットフィールドの構成により,最適なパーツ保持と加工性能が保証されます.わかった

サイズと形状のカスタマイズわかった

超永久磁気チャックテーブルのサイズと形は,CNCフレッシングマシンの寸法と加工されている作業部件に合わせてカスタマイズできます.プロトタイプショップで使用される小規模なフライリングマシンであれ製造工場で大規模な生産マシンであれ磁気チャックテーブルは,機械の仕様に合わせて設計できます.わかった

さらに,テーブルは,長方形,円形,またはカスタマイズされた形状の表面など,特定の形状を持つようにカスタマイズすることができます.対応した形状の作業部品の効率的な加工を可能にするテーブルの表面面積を最大限に活用し,全体的な生産性を向上させる.わかった

6設置とメンテナンスわかった

設置プロセスわかった

超永久磁気チャックテーブルをCNCフレーズ機に設置するには,注意深く調整と校正が必要です.テーブルは,通常,適切な固定ブレーキと固定装置を使用して機械の作業テーブルに固定されていますテーブルと機械の軸の調整は,正確な加工を保証するために重要です.わかった

テーブルが物理的に設置されると,磁気力を最適化し,均等な分布を確保するために磁気システムを校正する必要がある場合があります.この校正過程には,磁場の強さを調整し,磁気極の位置を調整することが含まれます磁気チャックテーブルと並行して動作するように設定する必要があります.わかった

メンテナンスの要求事項わかった

オーダーメイドの超永久磁気チャックテーブルの保守は比較的簡単です. テーブル表面の定期的な検査は,汚染テーブルの磁気強度は,必要な握力を与えるか確認するために,定期的に試験されるべきである.わかった

テーブルの表面が傷つくか損なわれる場合,その表面の平らさや磁気性能を維持するために修理する必要があります.一般的に非常に耐久性がありますが,磁気消化の兆候を確認する必要があります.必要に応じて磁石を交換したり再磁石化したりできますわかった

7結論わかった

精度,効率,効率を向上させる様々な利点を提供します. 機械の設計は,粉砕作業の多用性高強度構造,強力な磁気特性,そしてカスタマイズオプションのユニークな組み合わせは,幅広い産業とアプリケーションに適しています.わかった

航空宇宙製造,医療機器製造,電子機器製造に関わっていてもあなたのCNCフライディングプロセスの品質と生産性を大幅に改善することができますCNCフレーシングのための作業場をアップグレードすることを検討している場合は,オーダーメイドの超永久磁気チャックテーブルがどのように調整されるかを探求するために専門家のチームに連絡し,あなたの特定のニーズを満たし,次のレベルにフライリング操作を取る.

タグ:

製品

MOQ:	1
価格:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
支払方法:	T/T, Western Union
Supply Capacity:	500pcs/day

詳細情報

製品の説明

詳細情報

Place of Origin

CHINA

ブランド名

HIE

証明

ISO

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Minimum Order Quantity:

価格:

100

Packaging Details:

Standard Export Packaging

Delivery Time:

15 working days

Payment Terms:

T/T, Western Union

Supply Ability:

500pcs/day

ハイライト

カスタム磁気チャックテーブル

超永久磁気チャックテーブル

CNCのフライス盤の磁気チャックのテーブル

製品の説明
